0603蓝色贴片LED 0.8T LED灯珠

产品分类： 0603 0.8T单色系列

品牌：LX
物料编码：LX19-21UBC/A16
型号：0603蓝色 0.8T
外形尺寸：1.6*0.8*0.8（MM）
发光颜色：蓝色
工作电流：5（mA）
工作电压：2.8-3.4（V）
亮度：30-80（MCD）
波长：460-470（NM）
发光角度：130（°）

订购热线：0755-84859893

跟此产品相关的产品

: 0603黄色贴片LED 0.8T 贴片LED发光二极管; 品牌：林欣
物料编码：LX19-21UYC/A16 型号：0603黄色 0.8T
发光颜色：黄色
外形尺寸：1.6*0.8*0.8（MM）
工作电流：20（mA）
工作电压：1.8-2.4（V）
亮度：80-180（MCD）
波长:586-592（NM）
发光角度：130（°）

: 0603黄绿色贴片LED 0.8T SMD LED灯珠; 品牌：LX
物料编码：LX19-21SYGC/A16
型号：0603 黄绿色0.8T
发光颜色：黄绿色
外形尺寸：1.6*0.8*0.8（MM）
工作电流：20（mA）
工作电压：1.8-2.4（V）
亮度：24-72（MCD）
波长:569-578（NM）
发光角度：130（°）

: 1206红-黄绿双色贴片LED 贴片LED灯珠; 品牌：LX
物料编码：LX15-2232SURSYGC 型号：1206红-黄绿双色
发光颜色：红-黄绿双色
外形尺寸：3.2*2.7*1.1（MM）
工作电流：20（mA）
工作电压：R：1.8-2.4；B：1.8-2.4（V）
亮度：R：100；B：35（MCD）
波长:R：620-630；B ：569-578（NM）
发光角度：130（°）

课程详情产品详细页右侧信息产品详细页右侧信息产品详细页右侧信息产品详细页右侧信息产品详细页右侧信息产品详细页右侧信息

产品展示

产品展示

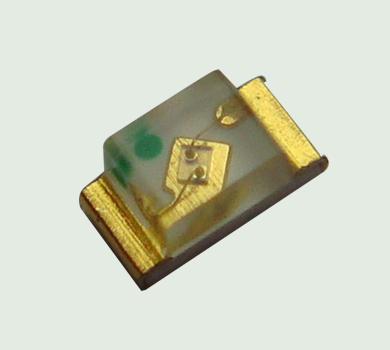

0603蓝色0.8T贴片LED灯珠 19-21UBCA16.JPG

产品介绍

本0603系列贴片灯珠采用99.99%%纯金线封装，产品完全符合欧盟“ROHS”，“REACH”环保认证以及“IEC/EN62471”光生物安全认证。

已广泛应用于数码产品，家用电器，消费类电子产品，LCD背光，汽车电子，仪品仪表，工业设备，电子玩具，显示屏，户外装饰，工业照明等方面。

具有光强高，功耗低，可靠性高，节能环保，寿命长等优点。

光电参数

参数名称	条件	单位	最小值	中间值	最大值
正向电压VF	IF=5mA	V	2.8		3.4
反向电流IR	VR=5V	μA		10
峰值波长λP	IF=5mA	nm	460		470
半光强视角2q½	IF=5mA	deg		130
光强IV	IF=5mA	mcd	30		80

外形尺寸

0603LED封装外形尺寸图

使用注意事项

1.焊接

1.1.使用烙铁人手焊接：

推荐使用少于25W的烙铁，而且烙铁的温度必须保持不高于300℃，焊接时间不能超过3秒。

1.2.回流焊:

1.2.2.温度不得超过260度，时间为10秒，且回流焊接次数不得超过两次。

1.2.3.焊接过程中，严禁在高温情况下触碰胶体；在焊接后，禁止对胶体施加外力，禁止折弯PCB，以避免撞击LED。

2.清洗 在焊接后必须按照以下条件进行清洗

2.1. 清洗溶剂：氟利昂TF或相等溶剂，或者用酒精

2.2. 温度：30秒最高50℃ 或者 3分钟最高30℃

2.3.超声波清洗：最大300W3.

3.其他事项

3.1.当SMD LED 暴露在高温状态下，注意不要压其环氧部分。

3.2.注意不要使用硬物和带尖锐边的物体刮、擦SMD LED的环氧部分，例如喷砂设备和金属钩，因为环氧树脂是相当脆弱和容易被破坏。

要了解更多有关于0603贴片发光二极管的规格型号，参数，价格等详细资讯，请致电：0755-84859893！我们将为您提供免费样品及技术支持！
