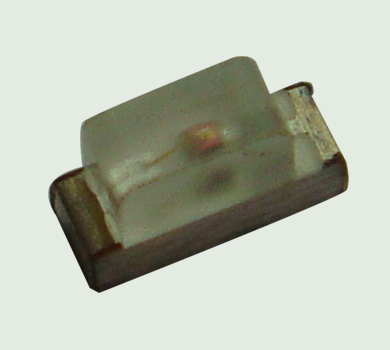

0603侧面红色贴片LED 深圳LED

产品分类： 0603侧面发光系列

品牌：LX
物料编码：LX27-21SURC/3530-A2/TR8 型号：0603侧发光红色
发光颜色：红色
外形尺寸：1.7*0.6*1.1（MM）
工作电流：20（mA）
工作电压：1.8-2.4（V）
亮度：60-140
波长:620-630（NM）
发光角度：130（°）

订购热线：0755-84859893

跟此产品相关的产品

: 0603黄色贴片LED 0.8T 贴片LED发光二极管; 品牌：林欣
物料编码：LX19-21UYC/A16 型号：0603黄色 0.8T
发光颜色：黄色
外形尺寸：1.6*0.8*0.8（MM）
工作电流：20（mA）
工作电压：1.8-2.4（V）
亮度：80-180（MCD）
波长:586-592（NM）
发光角度：130（°）

: 0603黄绿色贴片LED 0.8T SMD LED灯珠; 品牌：LX
物料编码：LX19-21SYGC/A16
型号：0603 黄绿色0.8T
发光颜色：黄绿色
外形尺寸：1.6*0.8*0.8（MM）
工作电流：20（mA）
工作电压：1.8-2.4（V）
亮度：24-72（MCD）
波长:569-578（NM）
发光角度：130（°）

: 1206红-黄绿双色贴片LED 贴片LED灯珠; 品牌：LX
物料编码：LX15-2232SURSYGC 型号：1206红-黄绿双色
发光颜色：红-黄绿双色
外形尺寸：3.2*2.7*1.1（MM）
工作电流：20（mA）
工作电压：R：1.8-2.4；B：1.8-2.4（V）
亮度：R：100；B：35（MCD）
波长:R：620-630；B ：569-578（NM）
发光角度：130（°）

课程详情产品详细页右侧信息产品详细页右侧信息产品详细页右侧信息产品详细页右侧信息产品详细页右侧信息产品详细页右侧信息

产品展示


产品介绍

本0603侧发光系列贴片发光二极管采用99.99%%纯金线封装，产品完全符合欧盟“ROHS”，“REACH”环保认证以及“IEC/EN62471”光生物安全认证。

已广泛应用于数码产品，家用电器，消费类电子产品，LCD背光，汽车电子，仪品仪表，工业设备，电子玩具，显示屏，户外装饰，工业照明等方面。

具有光强高，功耗低，可靠性高，节能环保，寿命长等优点。

光电参数

参数名称	条件	单位	最小值	中间值	最大值
正向电压VF	IF=20mA	V	1.8		2.4
反向电流IR	VR=5V	μA		10
峰值波长λP	IF=20mA	nm	620		630
半光强视角2q½	IF=20mA	deg		130
光强IV	IF=20mA	mcd		60	140

外形尺寸

0603侧发光LED灯珠尺寸图

使用注意事项

1.焊接

1.1.使用烙铁人手焊接：

推荐使用少于25W的烙铁，而且烙铁的温度必须保持不高于300℃，焊接时间不能超过3秒。

1.2.回流焊:

1.2.2.温度不得超过260度，时间为10秒，且回流焊接次数不得超过两次。

1.2.3.焊接过程中，严禁在高温情况下触碰胶体；在焊接后，禁止对胶体施加外力，禁止折弯PCB，以避免撞击LED。

2.清洗 在焊接后必须按照以下条件进行清洗

2.1. 清洗溶剂：氟利昂TF或相等溶剂，或者用酒精

2.2. 温度：30秒最高50℃ 或者 3分钟最高30℃

2.3.超声波清洗：最大300W3.

3.其他事项

3.1.当SMD LED 暴露在高温状态下，注意不要压其环氧部分。

3.2.注意不要使用硬物和带尖锐边的物体刮、擦SMD LED的环氧部分，例如喷砂设备和金属钩，因为环氧树脂是相当脆弱和容易被破坏。

更多有关于侧面发光贴片LED发光二极管的详细资讯，请致电：0755-84859893！我们将为您提供免费样品及技术支持！

质量保证

安全可靠

生产经层层检验认证，确保安全"0"故障，获IEC/EN62471光生物安全认证

超低能耗

低于行业使用电能30%，使用寿命更长达15年，打造行业新标准

绿色环保

选用环保原料材质，均通过"ROHS"，"REACH"环保认证

质量管理体系完善

以客户需求为中心，做您最满意的电源信号指示灯产品
