LED灯珠(发光二极管)分为贴片型LED灯珠和插件型LED灯珠两种,LED灯珠的引脚是有区分正负极的,且正负极是固定的.这一点跟同样作为电性指示光源的氖灯是不一样的,氖灯的引脚是没有正负极之分的.

   下面具体介绍一下如何区分直插型LED灯珠和贴片型LED灯珠的正负极.

1.贴片型LED灯珠区分正负极有如下方法:
　

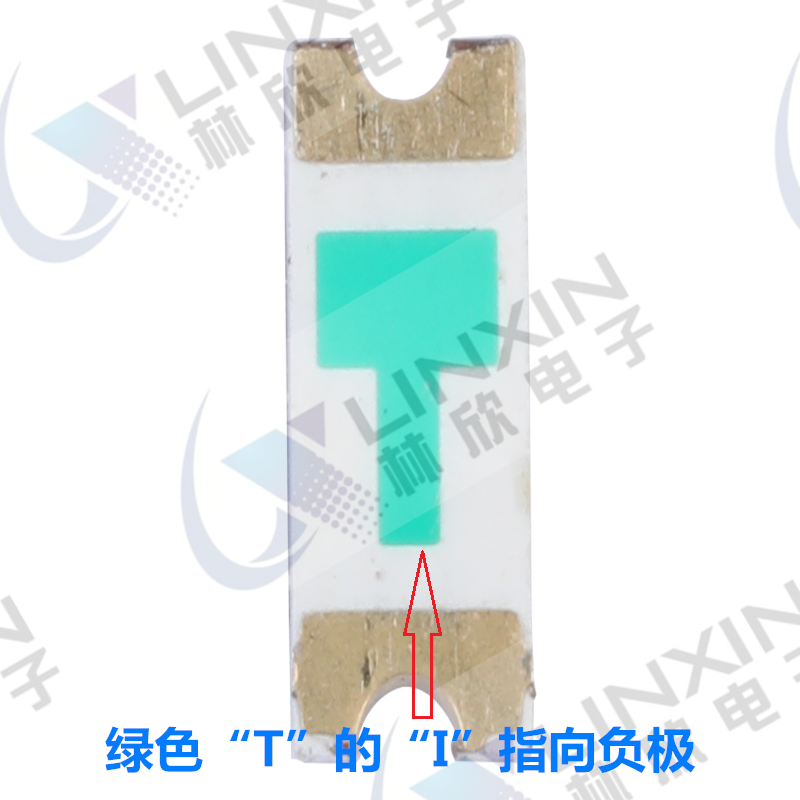

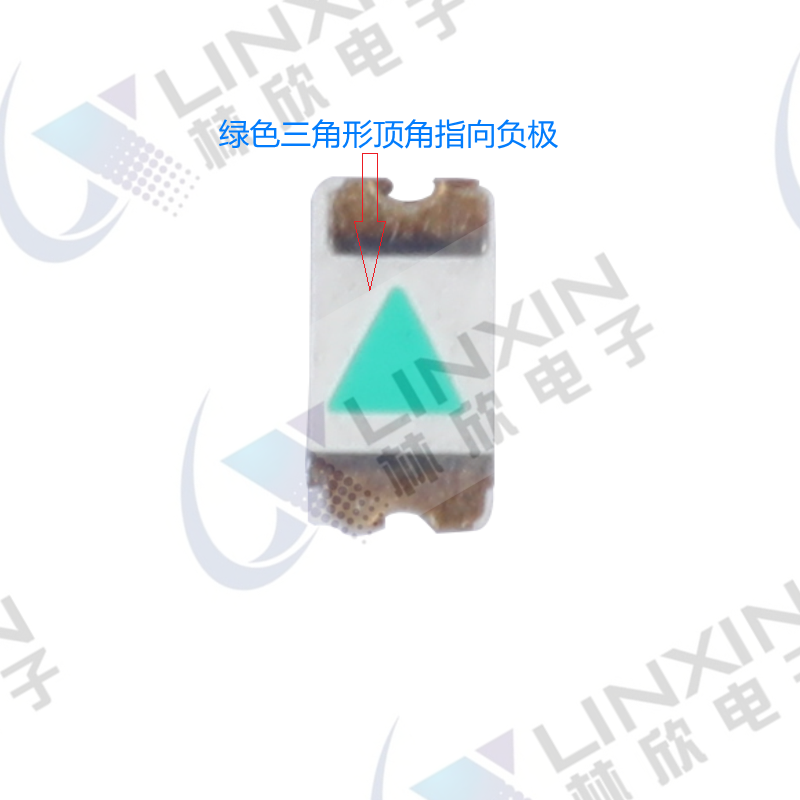

　1.1:常用的0402  0603 0805 1206小型单色贴片LED灯珠背面的PCB板都会标有正负极的标识，标识一般是绿色.有类似于英文字母“T”("T"形的“—”指向正极，“I”指向负极），三角形的顶角指向负极.如下图:　　

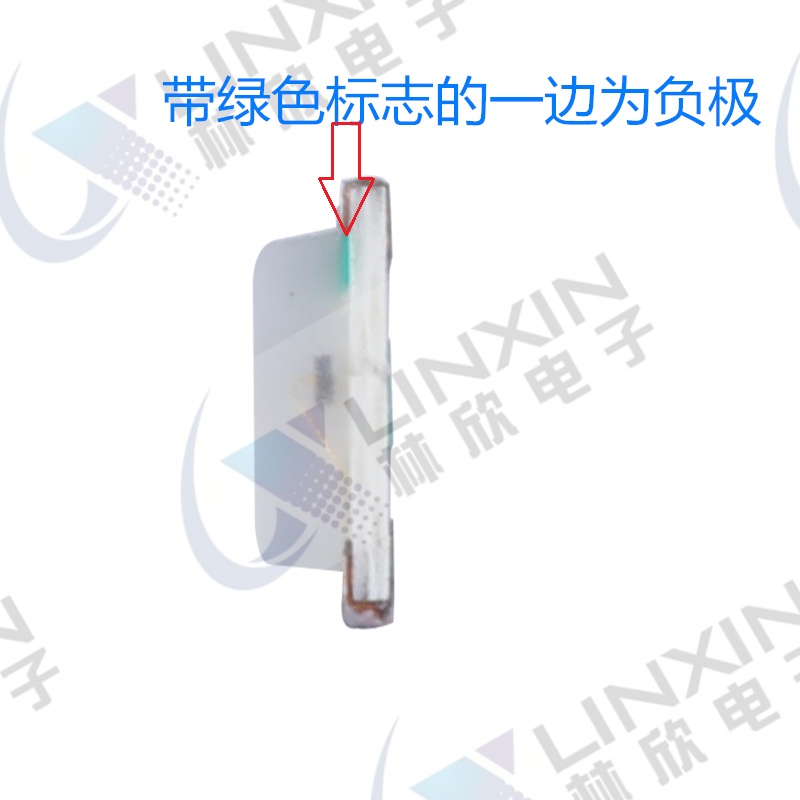

1.2:从0402 0603 0805 1206 1204小型贴片LED灯珠正面透过胶体看有正负极标识,一般是绿色的圆点，带圆点的一边为负极.如下图:

1.3:主要用于照明装饰行业的TOP型贴片LED灯珠,如2835 3528 5050等型号,这类贴片LED灯珠是正方形的，四个直角中带小缺的这端是负极，另一端是正极.如下图:

1.4:用万用表检测法.用万用表检测LED灯珠时,使用"Rx10K"档.检测时,将万用表的两支表笔分别与LED灯珠的电极相接,如表针偏转过半LED灯珠能看到发光,这时表示发光二极管是正向接入.再将两笔对调后与LED灯珠相接,这时为反向接入,表针应不动.需要注意的是如果不论是正向接入还是反向接入,表针都偏转到头或不动,则表示LED灯珠已经损坏死灯.

　1.5:三个电极的双色以及四个电极的RGB或三色贴片式LED灯珠则使用万用表测试.如果使用"Rx1K"及以下电阻档,表内的电池仅为1.5V,发光二极管的压降红色黄绿色黄绿色橙色一般是2.0V左右,其他的蓝色白色翠绿色紫色粉红色的压降一般为3.0V左右.如万用表的压降低于LED灯珠的电压,这是不论正向接入还是反向接入,LED灯珠都不能导通这样也就无法检测.

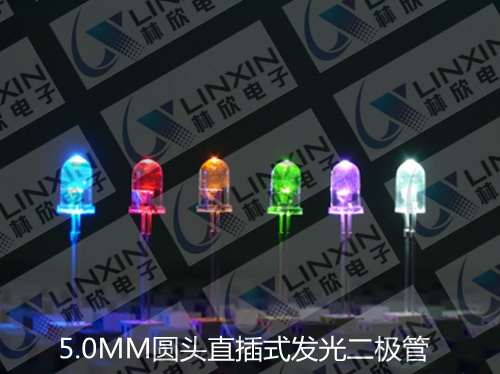

 2:单色的直插式LED灯珠(发光二极管)区分正负极有如下方法:

 2.1:未剪脚的插件LED灯珠的引脚一般长脚是正极,短脚是负极.

 2.2:插件LED灯珠发光二极管是负极支架托载led灯珠的芯片,所以支架大的一边像扇小红旗是负极，正极支架比较小的一边是正极.

 2.3:胶体有台阶的型号一般胶体有缺口的一边是负极.
 2.4:用万用表测试,方法与贴片LED灯珠的"1.4"相同.

 2.5:用电池测试,当LED灯珠正常发光是则电池的正极相接的引脚是正极,电池的负极相接的引脚是负极.否则LED灯珠不正负极反了则发光二极管不能发光.当然也有可能是LED灯珠死灯不亮.所以用电池测试只能LED灯珠是没有死灯的情况下才能区分正负极.

 2.6:两只脚的无极双色,三只脚的双色以及四只脚的RGB或三色直插LED灯珠则使用万用表或电池测试.
